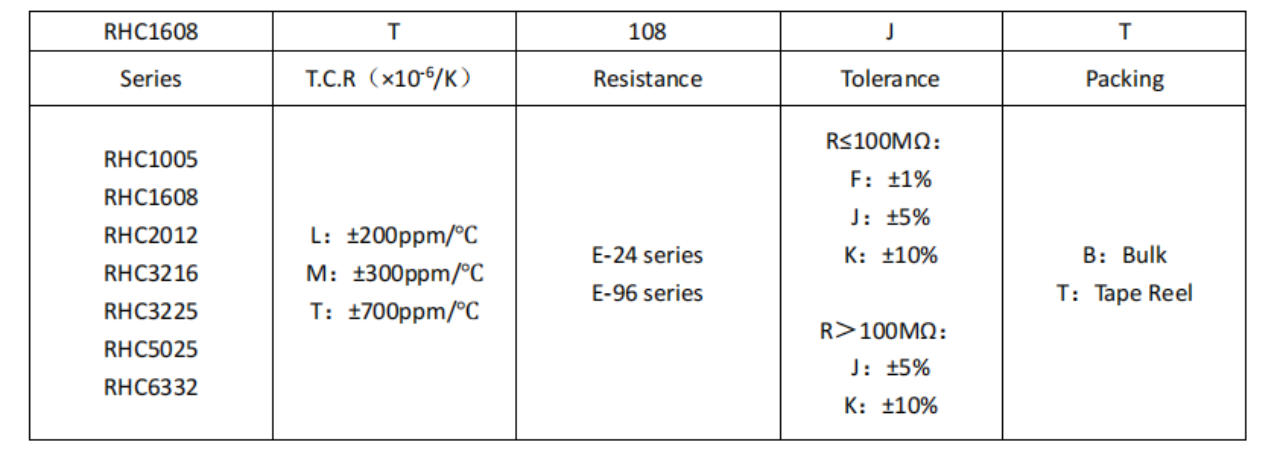

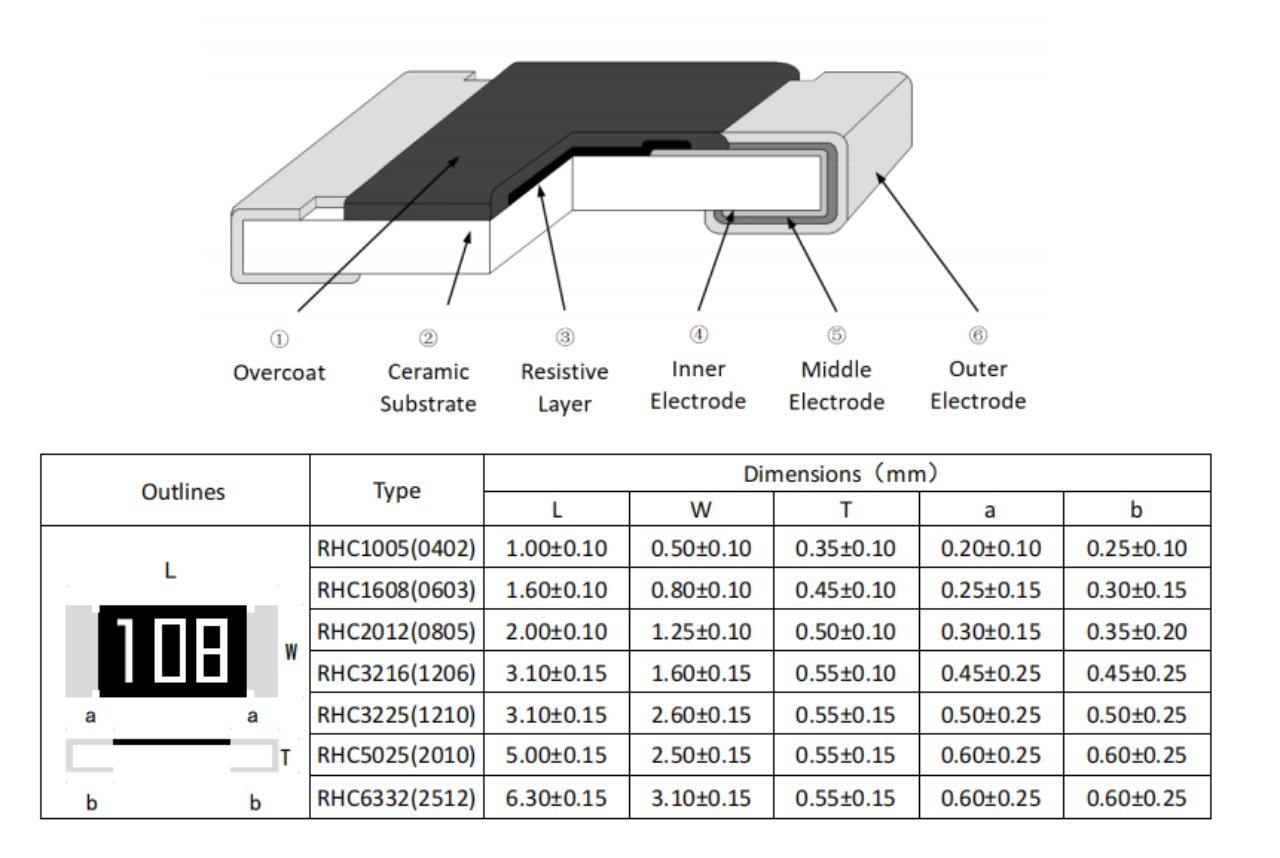

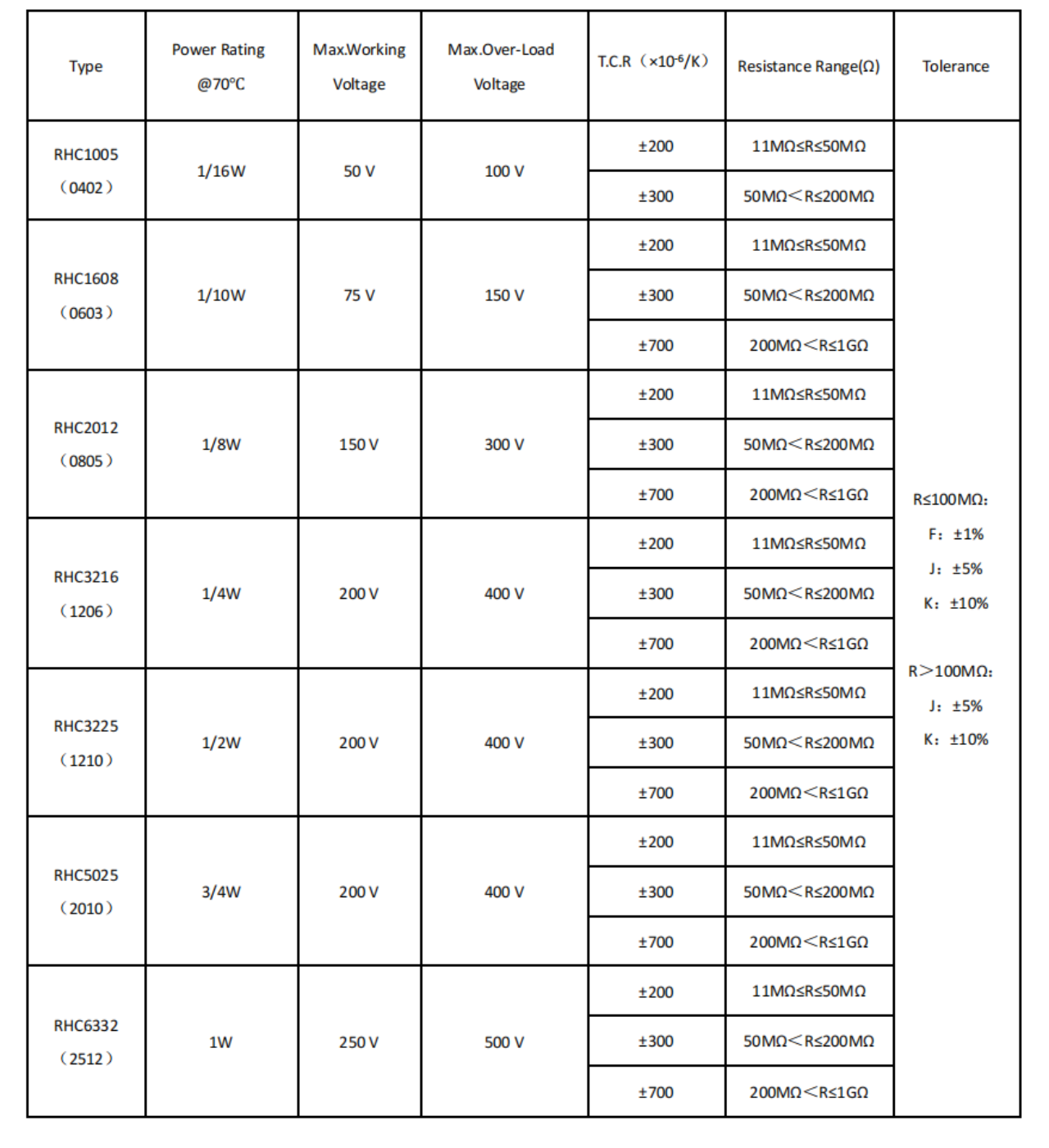

Высокоомные толстопленочные чип-резисторы серии RHC (0402–2512, 11 МОм–1 ГОм)

 Толстопленочные чип-резисторы серии RC изготавливаются с использованием толстопленочной технологии и доступны в широком диапазоне типоразмеров, включая RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 и RC6332.  Данная серия предлагает модели с номинальной мощностью от 1/32 Вт до 1 Вт при 70°C и диапазоном сопротивления от 1 Ом до 10 МОм. Доступны различные допуски сопротивления, включая ±0,1%, ±0,25%, ±0,5%, ±1%, ±2% и ±5%, в зависимости от модели и диапазона сопротивления. Также предлагаются различные варианты температурного коэффициента сопротивления (TCR) для удовлетворения различных требований схем. Доступны варианты упаковки в рулонах и в ленточной упаковке.

Толстопленочные чип-резисторы серии RC предназначены для перемычек в схемах поверхностного монтажа. Серия выпускается в нескольких типоразмерах, от RC0402 (01005) до RC6332 (2512), с номинальной мощностью от 1/32 Вт до 1 Вт при 70°C. Максимальное сопротивление составляет 50 мОм, а максимальный ток варьируется от 0,5 А до 4 А в зависимости от размера корпуса. Серия имеет оловянные выводы и доступна как в насыпной, так и в ленточно-катушечной упаковке.

Толстопленочные чип-резисторы серии RW с антисульфидным покрытием имеют высокоэффективный внутренний электрод с антисульфидным покрытием и выпускаются в размерах от RW1005 (0402) до RW6332 (2512). Данная серия предлагает резисторы с сопротивлением от 1 Ом до 10 МОм и номинальной мощностью от 1/16 Вт до 1 Вт при 70 °C. Максимальное рабочее напряжение составляет от 50 В до 250 В. Температурный коэффициент сопротивления (TCR) составляет ±200 ppm/°C для резисторов с сопротивлением от 1 Ом до менее 10 Ом и ±100 ppm/°C для резисторов с сопротивлением от 10 Ом до 10 МОм. Доступные допуски по сопротивлению включают ±1%, ±2% и ±5%, как в насыпной, так и в ленточной упаковке.

Толстопленочные чип-резисторы серии RW с антисульфурированным покрытием имеют высокоэффективный внутренний электрод с антисульфурированным покрытием и выпускаются в размерах от RW1005 (0402) до RW6332 (2512). Данная серия предлагает номинальную мощность от 1/16 Вт до 1 Вт при 70°C, с максимальным номинальным током от 1 А до 4 А в зависимости от размера. Максимальное сопротивление составляет 50 мОм. Предусмотрены выводы из олова (Sn), доступны варианты упаковки как в рулонах, так и в ленточной упаковке.

Двухрежимные толстопленочные чип-резисторы серии RC выпускаются в размерах от RC1005 (0402) до RC6332 (2512) с номинальной мощностью от 1/8 Вт до 2 Вт при температуре 70°C.  Данная серия предлагает значения сопротивления от 1 Ом до 10 МОм и максимальное рабочее напряжение от 50 В до 250 В. Для значений сопротивления от 1 Ом до менее 10 Ом варианты температурного коэффициента сопротивления (TCR) включают ±200 ppm/°C и от -200 до +500 ppm/°C. Для значений сопротивления от 10 Ом до 10 МОм варианты TCR включают ±100 ppm/°C и ±300 ppm/°C. Доступны допуски сопротивления ±1% и ±5%, как в насыпной, так и в ленточной упаковке.

Высокомощные толстопленочные чип-резисторы серии RP выпускаются в типоразмерах 1206, 2512 и 2525 с номинальной мощностью от 1 Вт до 6 Вт при температуре 70°C. В данной серии представлены резисторы с сопротивлением от 1 Ом до 6,2 кОм, в зависимости от модели и номинальной мощности. Варианты температурного коэффициента сопротивления (TCR) включают ±100 ppm/°C и ±300 ppm/°C, с допусками сопротивления ±5%, ±10% и ±20%. Доступны варианты упаковки как в рулонах, так и в ленточно-катушечной упаковке.

Толстопленочные чип-резисторы серии RS выпускаются в типоразмерах от 0402 до 2512, с вариантами обычной, удвоенной и утроенной мощности в зависимости от модели. Номинальная мощность варьируется от 0,0625 Вт до 2 Вт при 70°C. В данной серии представлены измерители сопротивления от 1 Ом до 1 МОм, с максимальным рабочим напряжением от 50 В до 250 В. Температурный коэффициент сопротивления (TCR) составляет ±200 ppm/°C для значений сопротивления от 1 Ом до менее 10 Ом и ±100 ppm/°C для значений сопротивления от 10 Ом до 1 МОм. Доступные допуски по сопротивлению включают ±5%, ±10% и ±20%. Доступны варианты упаковки: насыпная и в рулонах.

Низкоомные толстопленочные чип-резисторы серии RCL выпускаются в типоразмерах от 0603 до 2512 с номинальной мощностью от 1/10 Вт до 1 Вт при температуре 70°C. В данной серии представлены резисторы с сопротивлением от 10 мОм до 910 мОм в зависимости от размера, с предельными токами элементов от 1,41 А до 10 А. Максимальный ток перегрузки составляет от 3,52 А до 25 А. Допуски по сопротивлению ±1%, ±2% и ±5% доступны для значений сопротивления 100 мОм и выше, а для значений ниже 100 мОм — с допуском ±5%. Доступны варианты упаковки как в рулонах, так и в ленточной упаковке.
