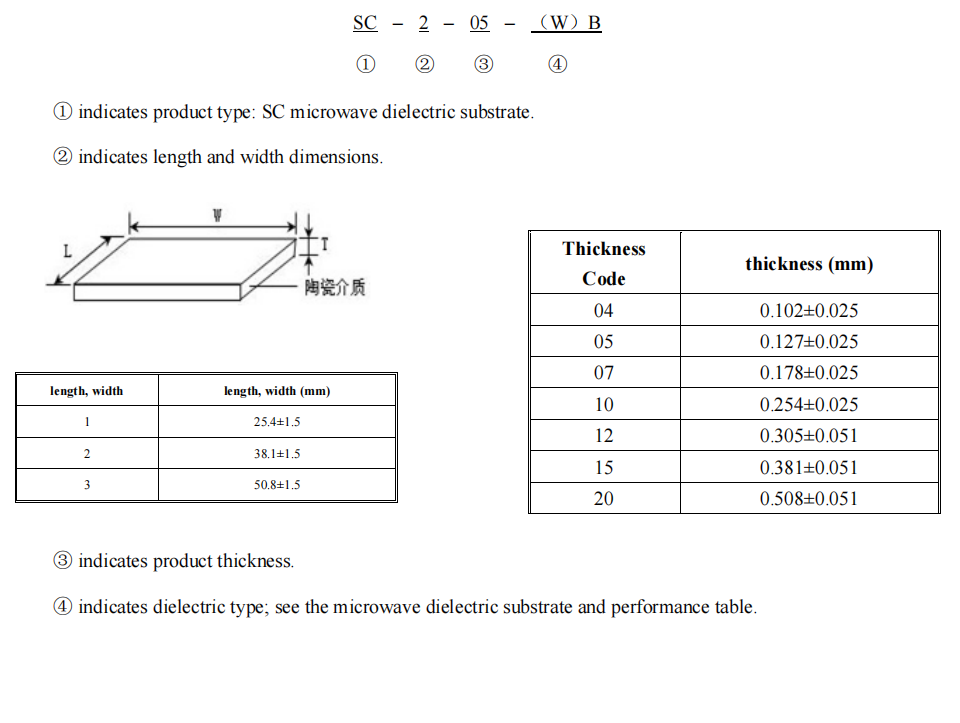

Микроволновая диэлектрическая подложка (диэлектрическая постоянная 14–150)

Описание продукта Универсальные микроволновые керамические чип-конденсаторы в основном используются в микроволновых интегральных схемах (МИС) для блокировки постоянного тока, шунтирования ВЧ-сигнала, шунтирования истока и согласования импеданса. Они отличаются малыми размерами, высокой емкостью, превосходными микроволновыми характеристиками и применимым диапазоном частот от постоянного тока до 100 ГГц. Золотые электроды на поверхности подходят для соединения золотых проволок и лент.

Описание продукта В основном используется в микроволновых интегральных схемах (МИС) для блокировки постоянного тока, шунтирования радиочастотного сигнала, шунтирования истока и согласования импеданса. Благодаря простоте монтажа, она позволяет уменьшить длину выводов и повысить производительность в корпусе микросхем, одновременно снижая сложность и стоимость сборки.

Описание продукта В основном используется для согласования импедансов, параллельных резонансных цепей, настройки диэлектрического резонанса и связи. Легко монтируется и подходит для проектирования и настройки схем.

Описание продукта В основном используется для фильтрации высоковольтного сигнала, байпаса и т.д. Компактные размеры и высокая емкость (1 нФ~10 мкФ), хороший температурный коэффициент емкости и высокое рабочее напряжение до 100 В.

Описание продукта В основном используется в микроволновых интегральных схемах (МИС) для блокировки постоянного тока, шунтирования радиочастотного сигнала, шунтирования истока и согласования импеданса. Общая спецификация — GJB2442-2021, подробная спецификация — ZZR-Q/TJKJ20007-2019, CTK1101SG — универсальный однослойный чиповый керамический фиксированный конденсатор с уровнем отказоустойчивости, номер стандарта — JLCH61020094, обладающий превосходными микроволновыми характеристиками в диапазоне частот 100 кГц~100 ГГц, а также золотыми электродами на поверхности, подходящими для золотого проволочного и золотого ленточного соединения.

Описание продукта Общая спецификация — GJB2442-2021, подробная спецификация — ZZR-Q/TJKJ20008-2019, CTK1101SA — однослойный чип с фиксированным керамическим конденсатором и уровнем отказоустойчивости, номер стандарта — JLCH61020095. Она отличается простотой монтажа, меньшей длиной выводов и высокой производительностью при сборке микросхем, низкой сложностью сборки и низкой стоимостью.

I. Applications Mainly used in microwave integrated circuits (MICs) to reduce circuit area and component cost.   II. Features ◼ Resistors and capacitors are integrated together, reducing the number of components; ◼ Gold wire bonding is possible; ◼ Tantalum nitride film.

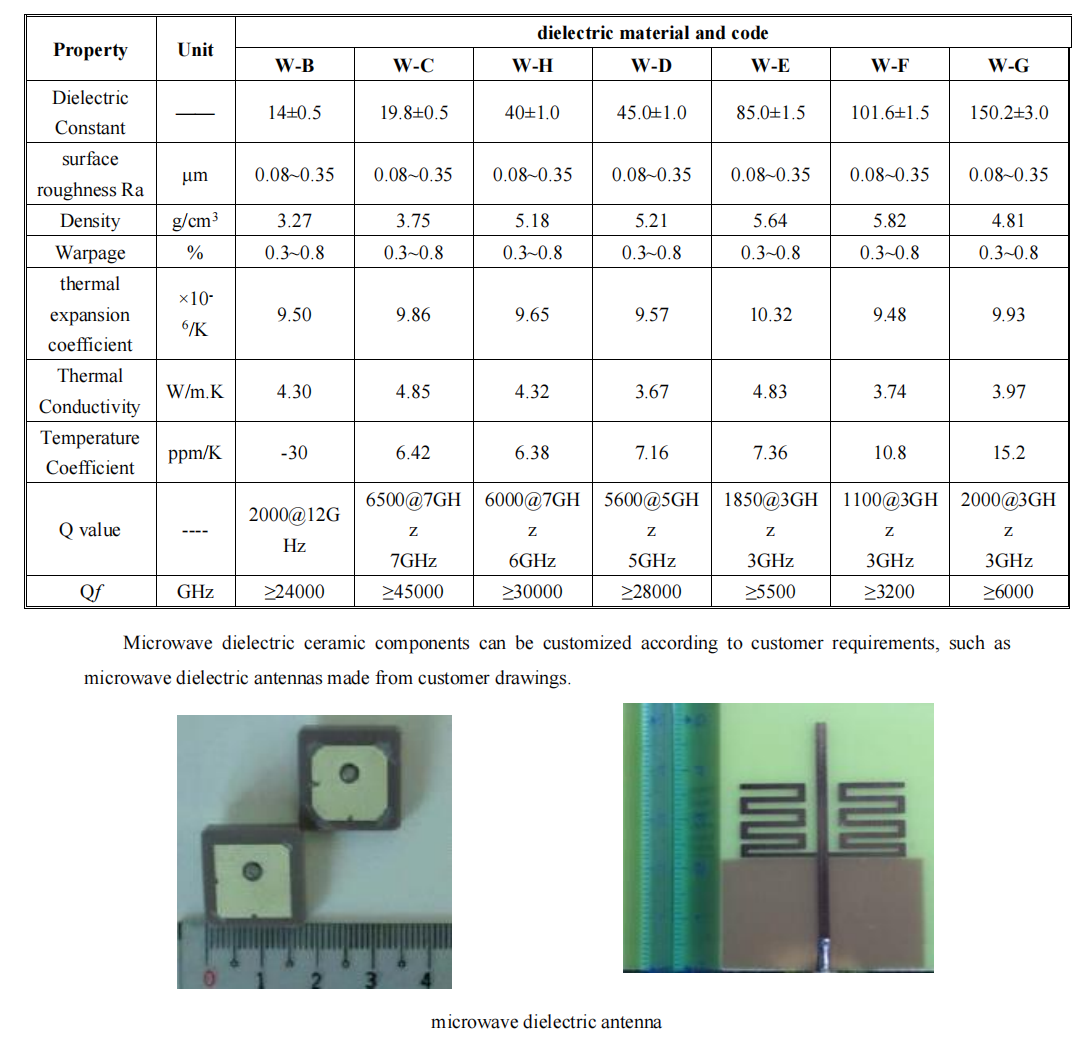

I. Приложения В основном он используется для производства тонкопленочных схем, керамических чип-конденсаторов для микроволновых устройств и т. д. II. Характеристики ◼ высокий коэффициент качества, высокая диэлектрическая постоянная 14–150; ◼ Температурный коэффициент резонансной частоты, близкий к нулю, что обеспечивает превосходная температурная стабильность; ◼ Доступны плоские основания толщиной до 2 дюймов; ◼ Может использоваться для изготовления керамических чип-конденсаторов для микроволновых установок, тонких...пленочные схемы, микроволновые диэлектрические антенны и другие компоненты.
