Высоковольтные высокоемкостные керамические чип-конденсаторы для микроволновой техники (1 нФ~10 мкФ, до 150 В)

Описание продукта

В основном используется для фильтрации высоковольтного сигнала, байпаса и т.д.

Компактные размеры и высокая емкость (1 нФ~10 мкФ), хороший температурный коэффициент емкости и высокое рабочее напряжение до 100 В.

Емкость :
1 nF ~ 10 μF
Напряжение :
Up to 150V
Толерантность :
A: ±0.05 pF; B: ±0.1 pF; C: ±0.25 pF; D: ±0.5 pF; F: ±1.0%; G: ±2.0%; J: ±5.0%; K: ±10%; L: ±15%; M: ±20%; S: -20%~+50%; Z: -20%~+80%
Размер :
15 ~ 100
Диэлектрик :
Microwave Ceramic
Время выполнения :
8-12 weeks

ЗАПРОС СЕЙЧАС

Скачать

информация о продукте

I. Приложения

В основном используется для фильтрации высоковольтного сигнала, байпаса и т. д.

II. Характеристики

◼ Малый размер и высокая емкость (1 нФ~10 мкФ);

◼ Хороший температурный коэффициент емкости;

◼ Высокое рабочее напряжение (до 100 В).

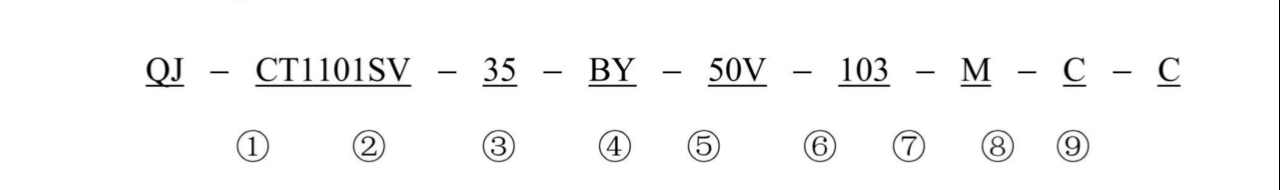

III. Правила нумерации деталей

① обозначает класс качества: QJ — военный класс предприятия; J — общий военный класс; G — класс «Семь специальных»;

Отсутствие кода указывает на промышленное качество.

② обозначает модель и конструкцию изделия: CC1101SV обозначает высоковольтный конденсатор класса 1 с большой емкостью;

CT1101SV обозначает керамический высоковольтный конденсатор большой емкости класса 2.

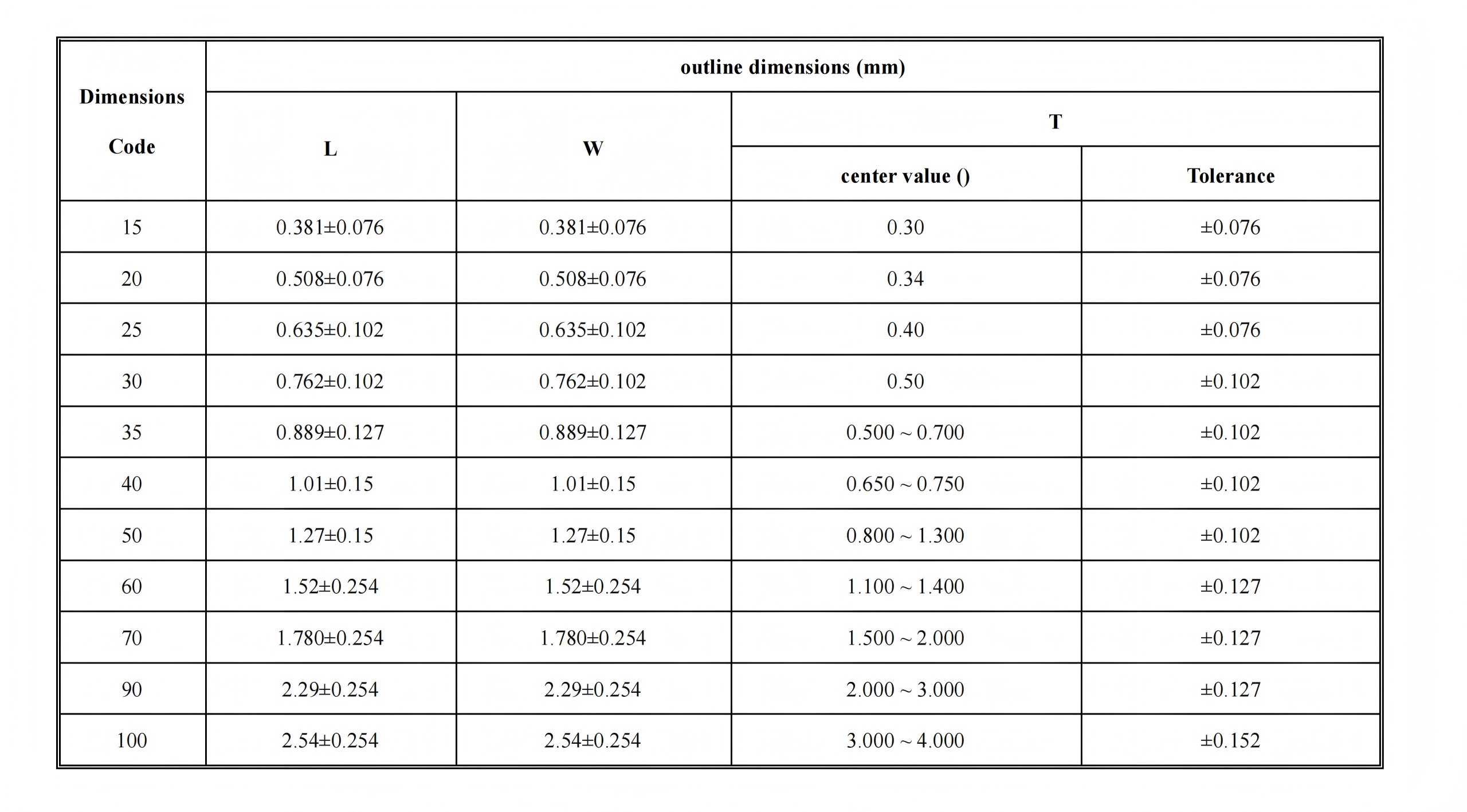

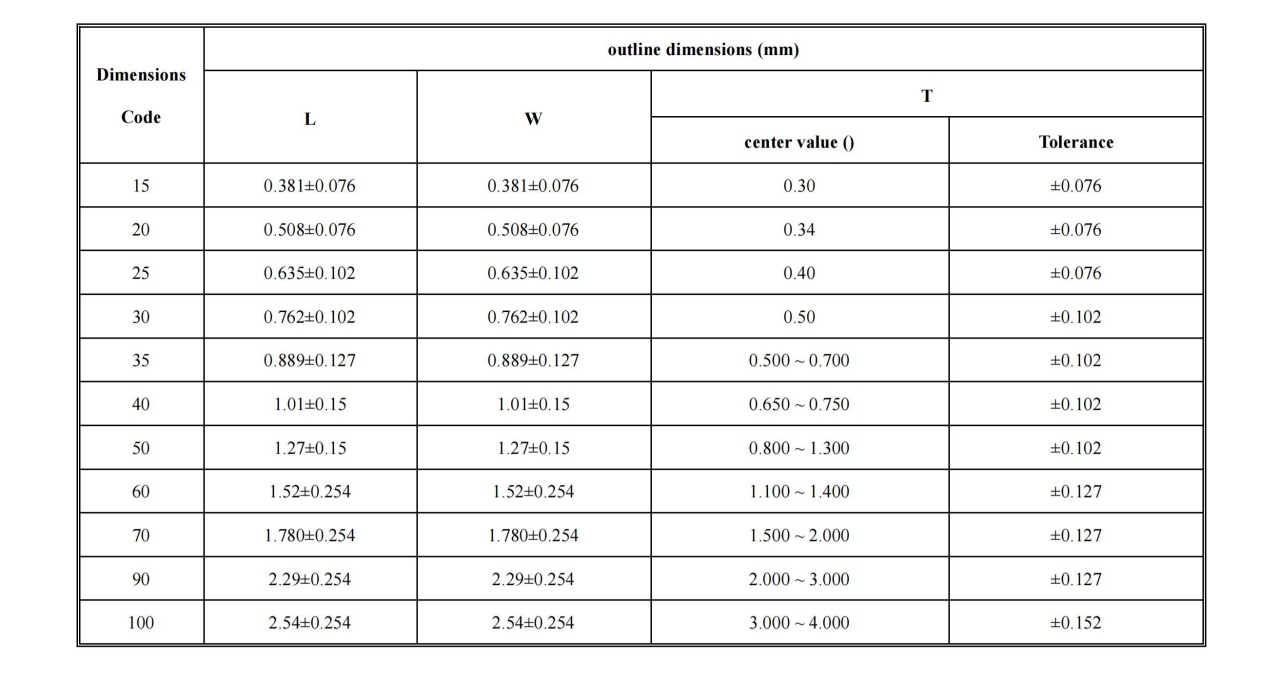

③ указывает размеры: 35 обозначает керамический чип-конденсатор для микроволновых печей, длина и ширина которого обозначены типоразмерным кодом.

35; другие коды см. в таблице кодов размеров.

④ обозначает температурный коэффициент/температурную характеристику: см. таблицу правил кодирования диэлектриков (страница 4).

⑤ обозначает номинальное напряжение: указывается непосредственно в вольтах (В).

⑥ обозначает номинальную емкость: номинальная емкость указывается в пикофарадах (пФ) трехзначным кодом.

Первые две цифры являются значащими цифрами, а последняя цифра указывает количество нулей. Когда номинальная емкость равна

При значениях ниже 10 пФ буква «R» обозначает десятичную точку: цифры до R — это целая часть, а цифры после R — это...

десятичная часть. Например, "1R0" обозначает 1,0 пФ, "4R7" — 4,7 пФ, а "R75" — 0,75 пФ.

⑦ указывает на допуск по емкости: A: ±0,05 пФ; B: ±0,1 пФ; C: ±0,25 пФ; D: ±0,5 пФ; F: ±1,0%; G: ±2,0%; J:

±5,0%; K: ±10%; L: ±15%; M: ±20%; S: -20%~+50%; Z: -20%~+80%.

⑧ обозначает конфигурацию электродов: C = отсутствие поля с обеих сторон.

⑨ обозначает стопку металлических пленок: P = TiW/Ni/Au; С = Cu/Ni/Au

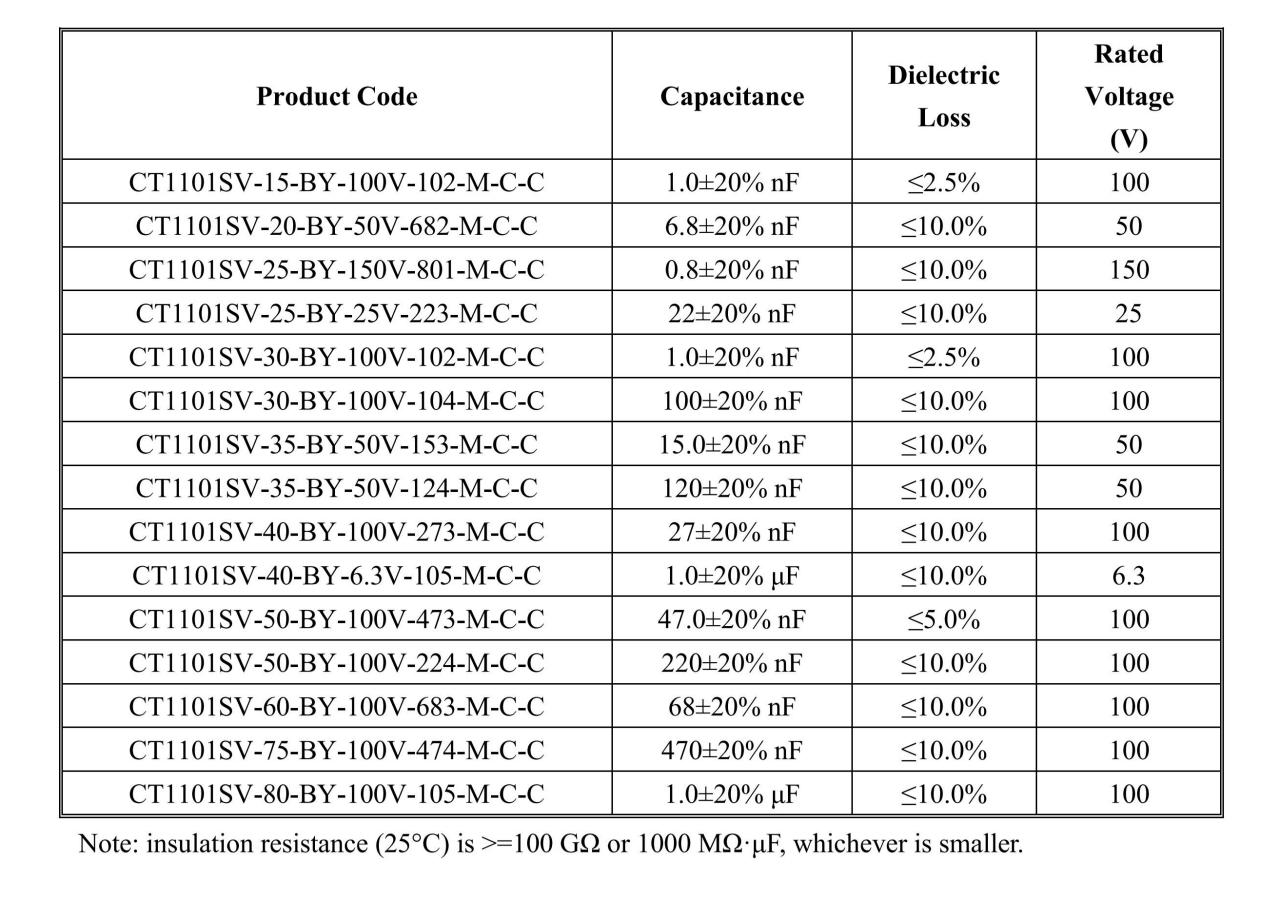

IV. Типичные продукты
