Аттенюатор температурной компенсации серии WTVA (2–7 дБ)

Описание продукта

Универсальные температурно-компенсирующие аттенюаторы в основном используются в радиочастотных и микроволновых схемах для компенсации усиления усилителей, стабилизации усиления и регулирования уровня. Они отличаются температурно-регулируемым ослаблением, прочной толстопленочной конструкцией и применимым частотным диапазоном от постоянного тока до 6 ГГц.

Доступны как версии с отрицательным, так и с положительным температурным коэффициентом, с коэффициентами затухания от 1 до 10 дБ с шагом в 1 дБ. Золотые выводы, пригодные для сварки, подходят для соединения золотой проволокой и золотой лентой.

Attenuation :
2～7dB
TCA Code :
-0.003～-0.009
Mounting Style :
WB2
Rated Power :
0.2W
Frequency Range :
DC～20GHz

ЗАПРОС СЕЙЧАС

информация о продукте

ЯВЛЯЕТСЯТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Импеданс: 50 мОм
Диапазон частот: от постоянного тока до 6 ГГц
КСВ при 1 ГГц и 25℃: 1,30 макс.
Номинальная мощность: 2 Вт
Рабочая температура: от -55℃ до +150℃
Допустимое затухание: ±0,5 дБ
Температурный коэффициент затухания (TCA): от -0,003 до -0,010 дБ/дБ/°C

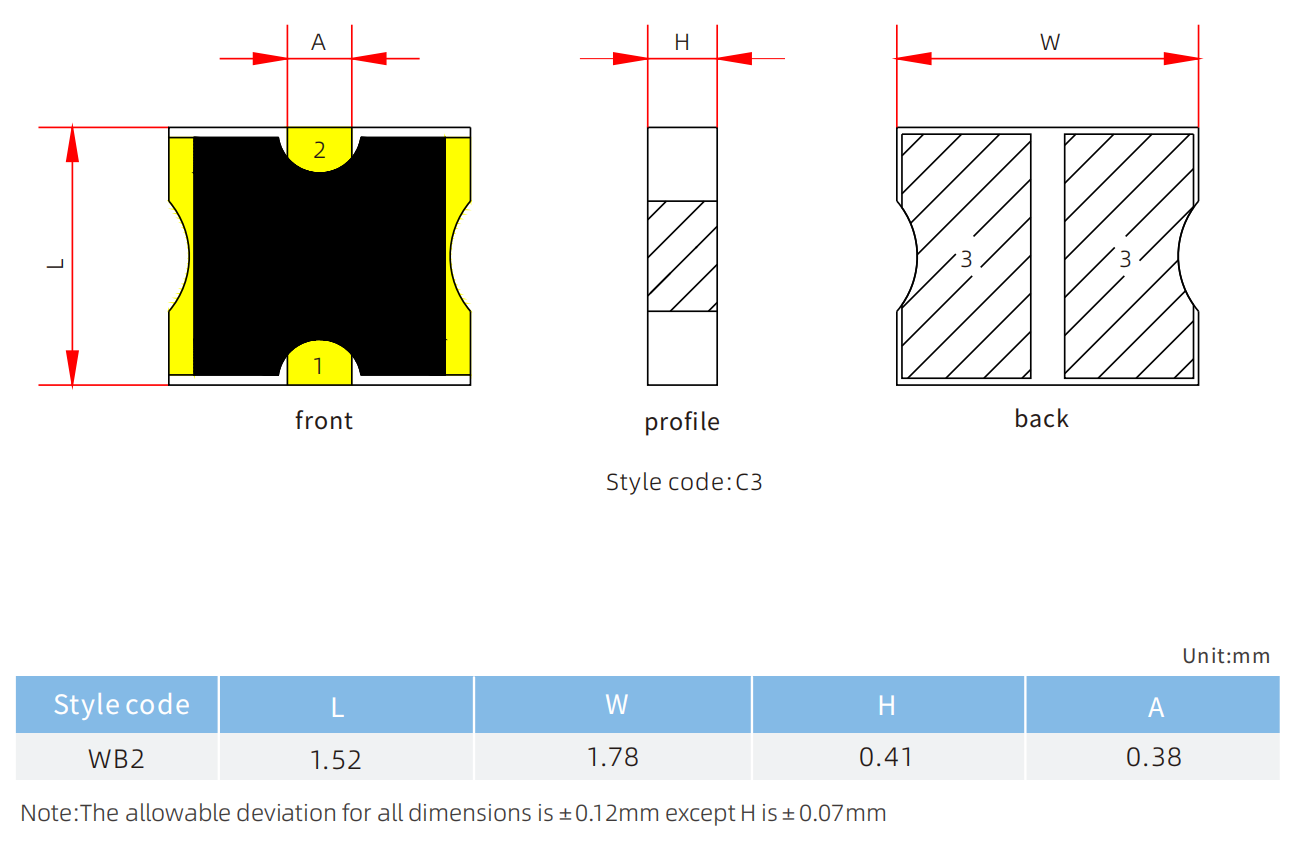

II.СПОСОБ КРЕПЛЕНИЯ И РАЗМЕРЫ

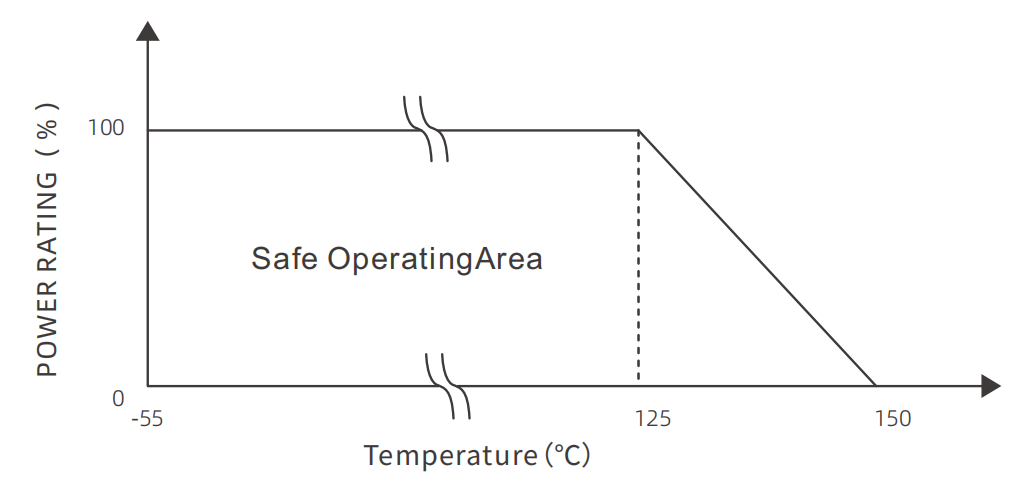

III.НОМИНАЛЬНАЯ МОЩНОСТЬ И СНИЖЕНИЕ МОЩНОСТИ

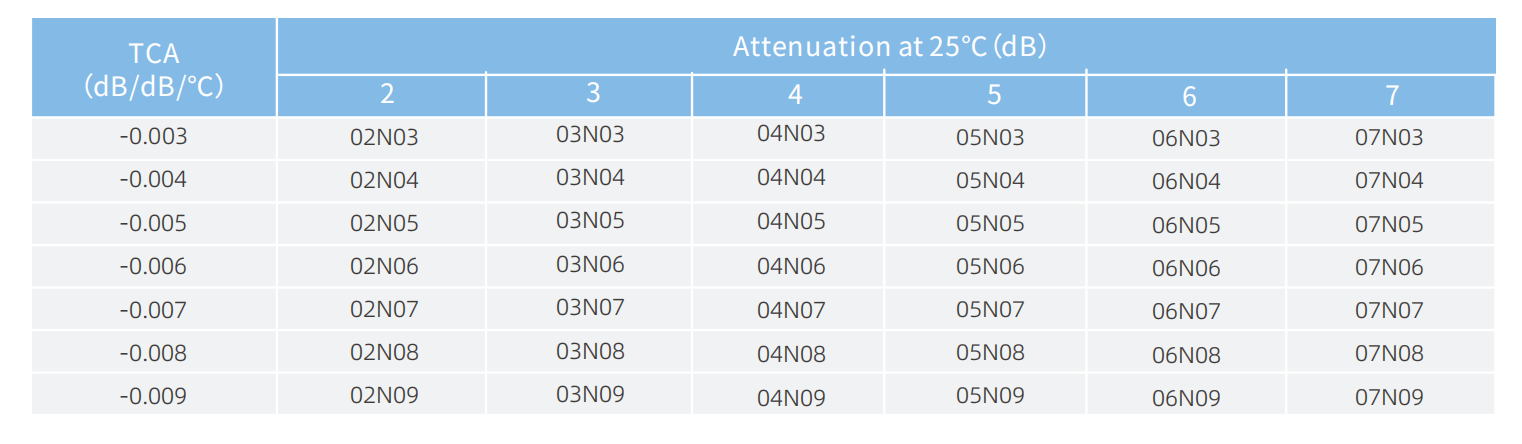

Ⅳ.ДОСТУПНЫЙ ДИАПАЗОН ЗАТУХАНИЯ И ТСА

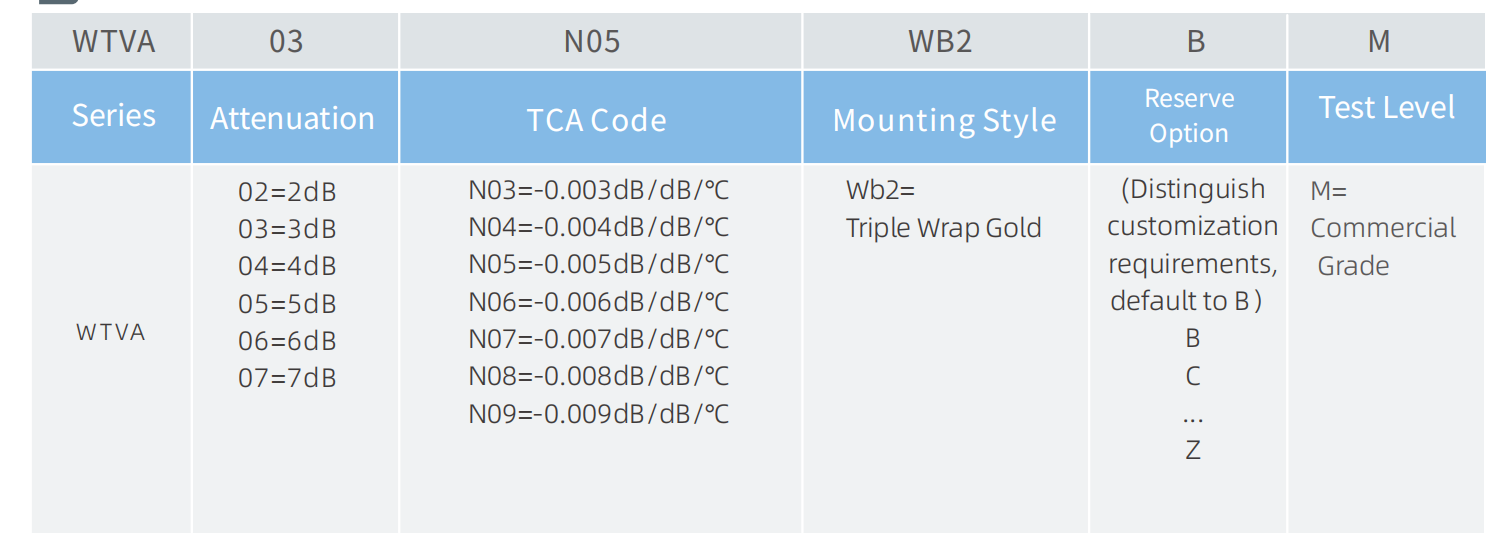

V. КОД НОМЕРНОСТИ ДЕТАЛИ
