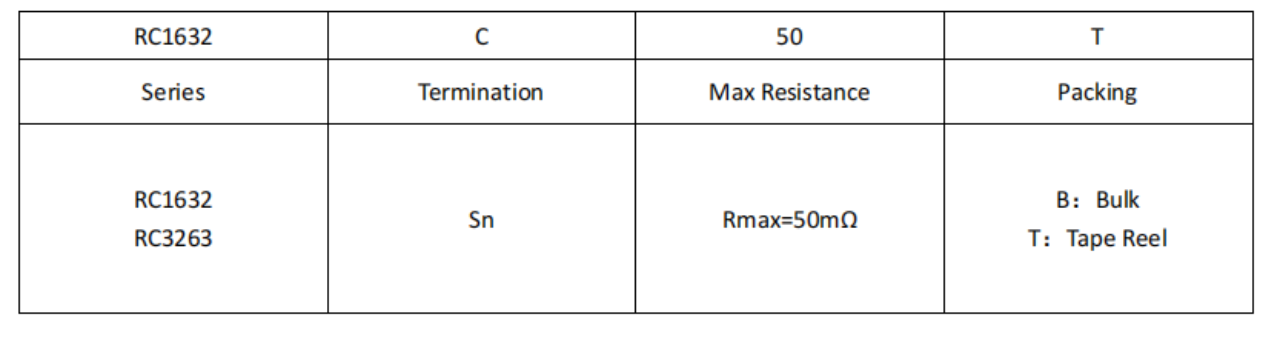

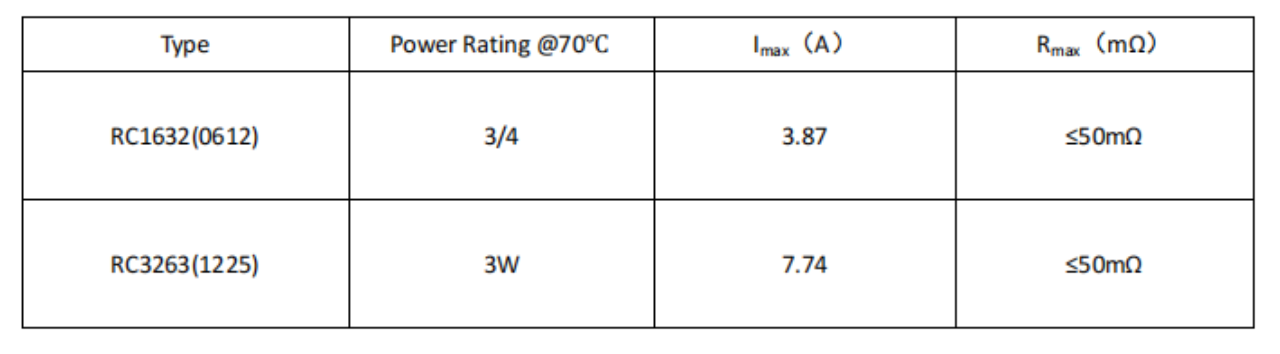

Широкоэлектродные толстопленочные чип-резисторы серии RC (0612–1225, ≤50 мОм)

 Толстопленочные чип-резисторы серии RC изготавливаются с использованием толстопленочной технологии и доступны в широком диапазоне типоразмеров, включая RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 и RC6332.  Данная серия предлагает модели с номинальной мощностью от 1/32 Вт до 1 Вт при 70°C и диапазоном сопротивления от 1 Ом до 10 МОм. Доступны различные допуски сопротивления, включая ±0,1%, ±0,25%, ±0,5%, ±1%, ±2% и ±5%, в зависимости от модели и диапазона сопротивления. Также предлагаются различные варианты температурного коэффициента сопротивления (TCR) для удовлетворения различных требований схем. Доступны варианты упаковки в рулонах и в ленточной упаковке.

Толстопленочные чип-резисторы серии RC предназначены для перемычек в схемах поверхностного монтажа. Серия выпускается в нескольких типоразмерах, от RC0402 (01005) до RC6332 (2512), с номинальной мощностью от 1/32 Вт до 1 Вт при 70°C. Максимальное сопротивление составляет 50 мОм, а максимальный ток варьируется от 0,5 А до 4 А в зависимости от размера корпуса. Серия имеет оловянные выводы и доступна как в насыпной, так и в ленточно-катушечной упаковке.
