Описание продукта
Термопленочные термисторные элементы на подложках из оксида алюминия обеспечивают температурно-регулируемое ослабление, позволяя осуществлять пассивную компенсацию усиления в экстремальных температурных диапазонах. Благодаря прочной конструкции, полимерному защитному покрытию и работе в диапазоне от постоянного тока до 6 ГГц, температурно-компенсирующие аттенюаторы серии TVA идеально подходят для радиочастотных и микроволновых схем, поддерживая линеаризацию усилителей, стабилизацию усиления, регулировку уровня и обработку сигналов, чувствительных к температуре.
Эти аттенюаторы доступны как в варианте с отрицательным, так и с положительным температурным коэффициентом, с коэффициентами затухания от 1 до 10 дБ с шагом 1 дБ. Они предлагаются с возможностью пайки золотыми выводами для крепления золотой проволокой или золотой лентой, а также с покрытием методом пайки для поверхностного монтажа. Коэффициент затухания определяется резисторной сетью на основе свойств терморезистора, значений сопротивления, полученных лазерной обработкой, и тепловых характеристик подложки. Эти устройства могут полностью заменить импортные изделия той же серии и типа.
Attenuation :
1～10dBTCA Code :
-0.003～-0.010Mounting Style :
W3、W0、G、 WB1、W1Rated Power :
2WFrequency Range :
DC～6GHzЯВЛЯЕТСЯТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

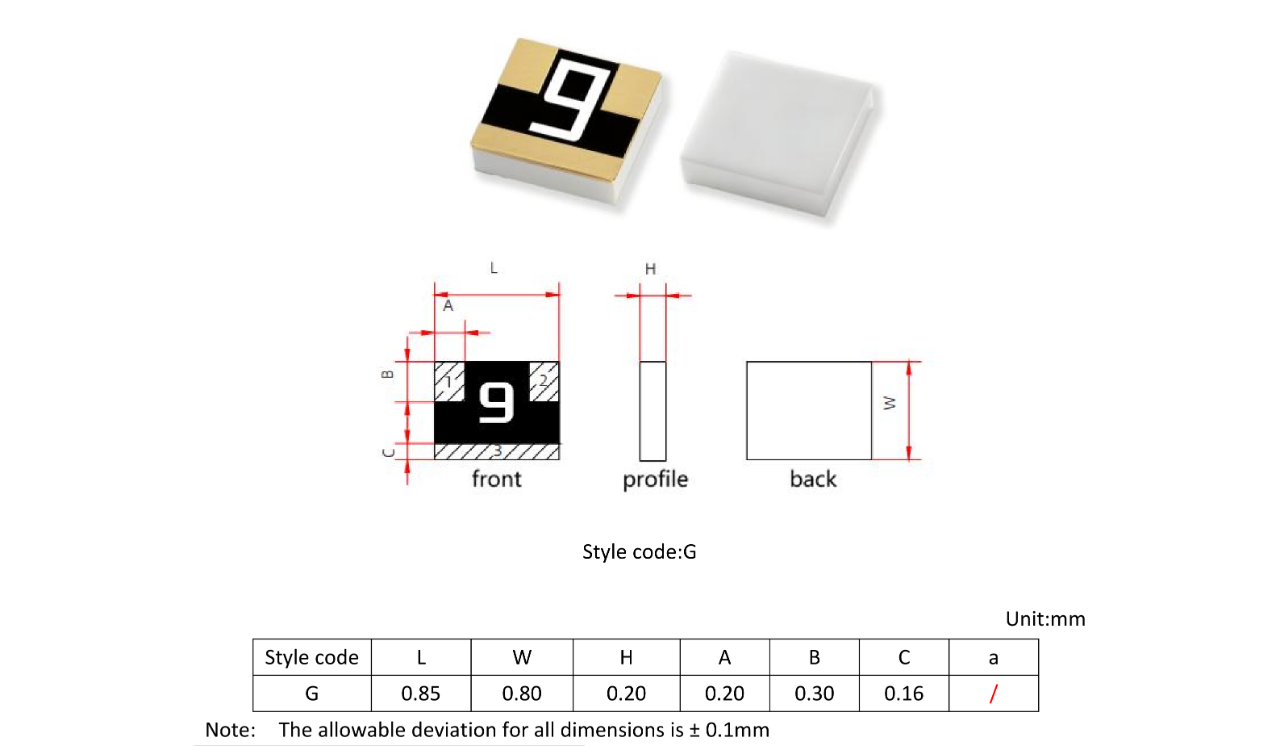

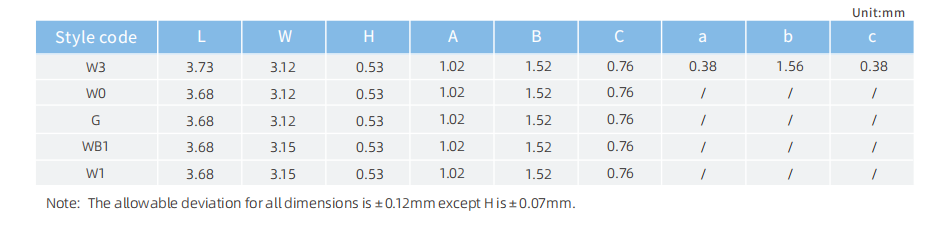

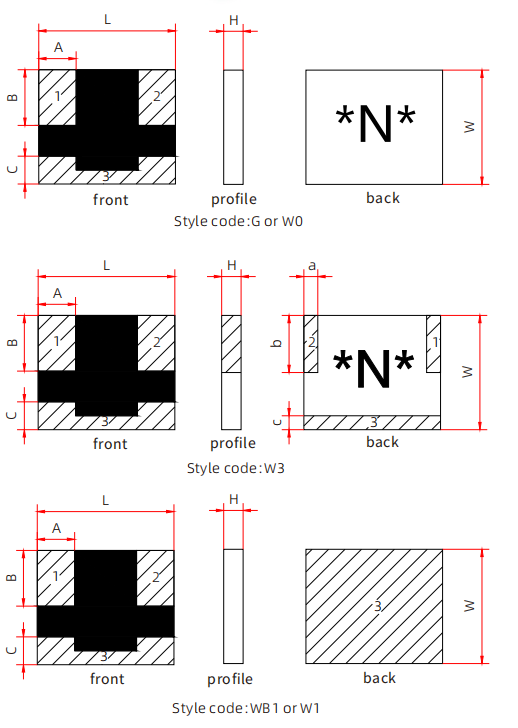

II. СПОСОБ КРЕПЛЕНИЯ И РАЗМЕРЫ

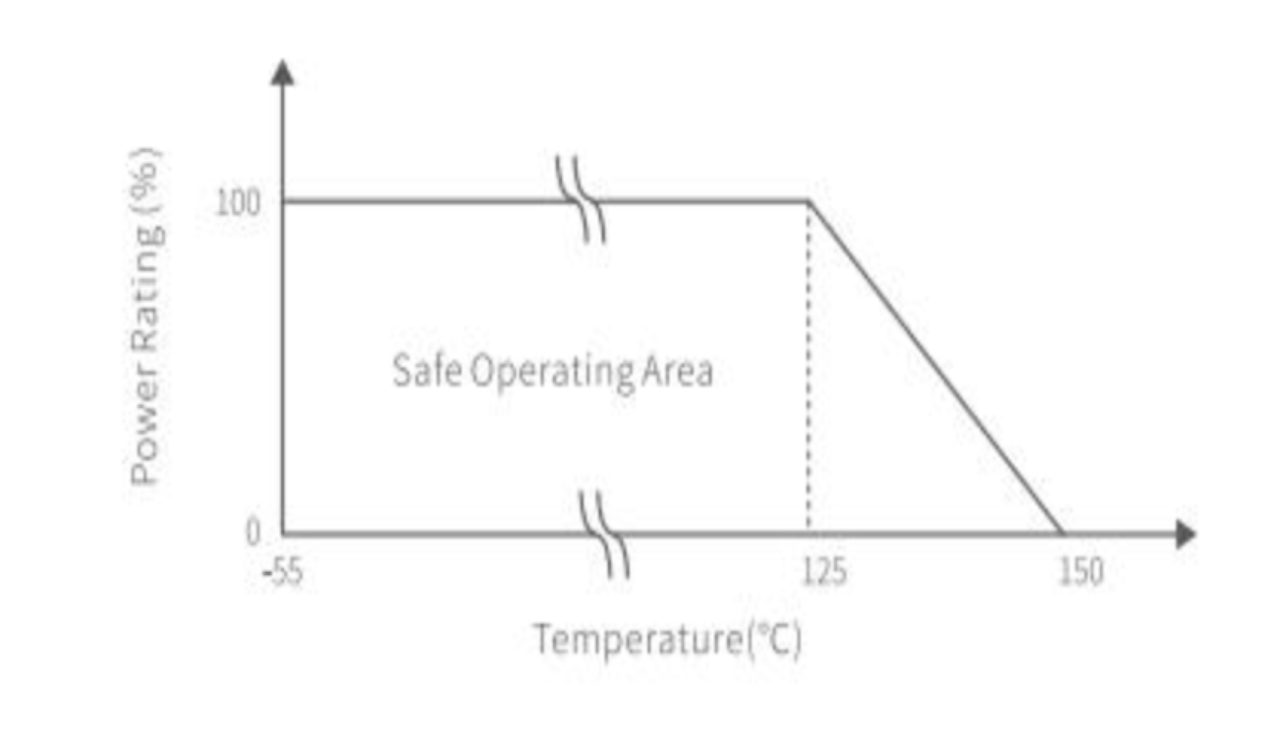

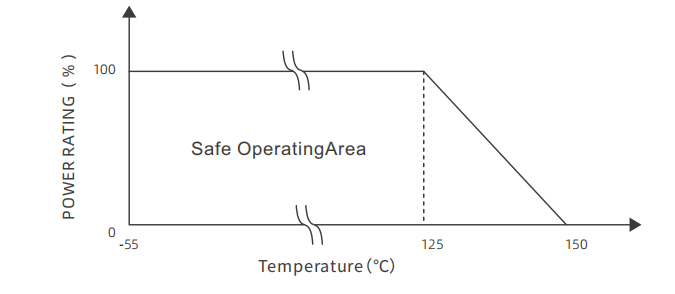

III.НОМИНАЛЬНАЯ МОЩНОСТЬ И СНИЖЕНИЕ МОЩНОСТИ

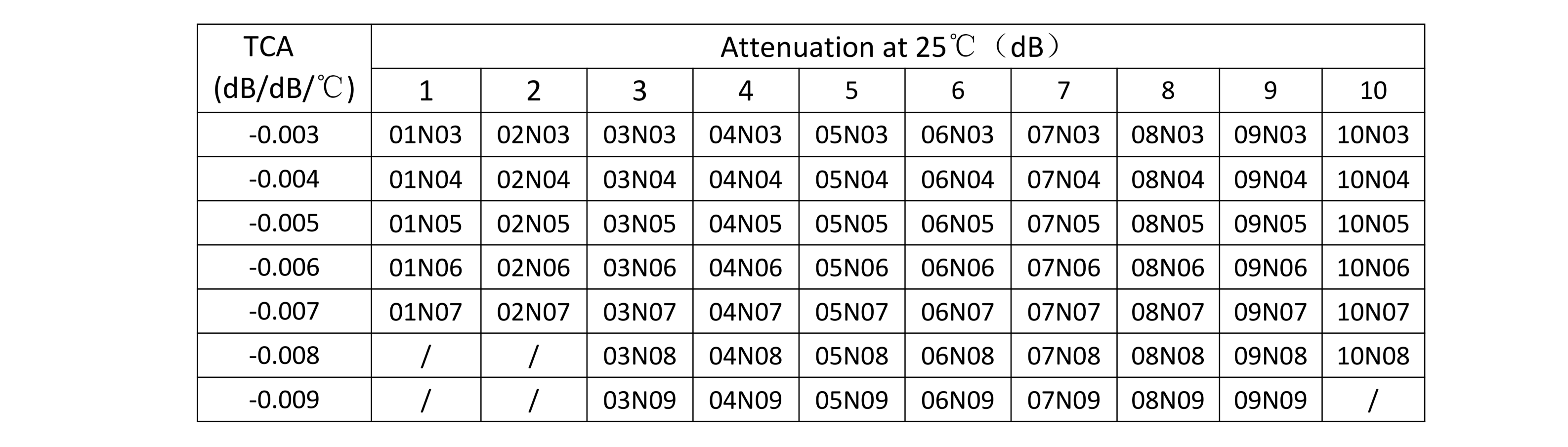

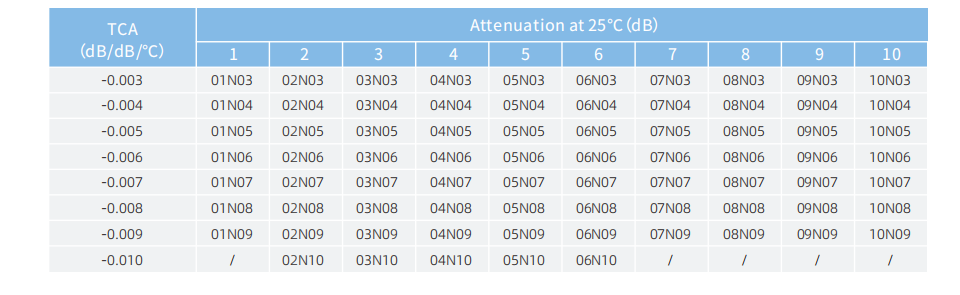

Ⅳ.ДОСТУПНЫЙ ДИАПАЗОН ЗАТУХАНИЯ И ТСА

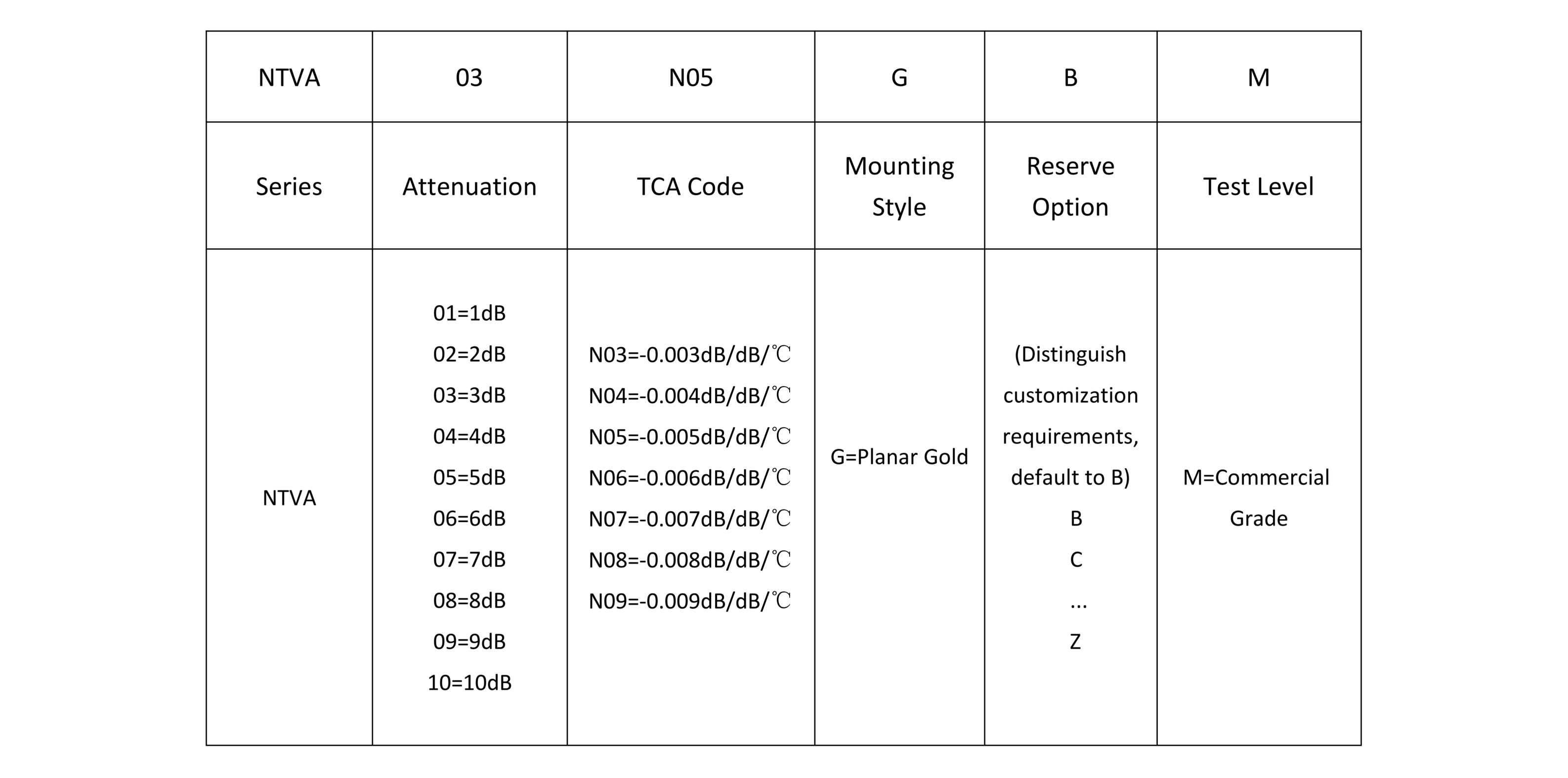

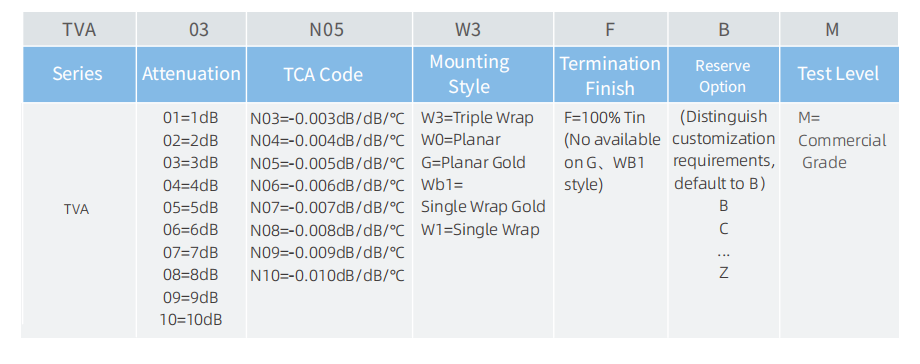

V. КОД НОМЕРНОСТИ ДЕТАЛИ
Описание продуктаТермопленочные термисторные элементы на подложках из оксида алюминия обеспечивают температурно-регулируемое ослабление, позволяя осуществлять пассивную компенсацию усиления в экстремальных температурных диапазонах. Благодаря прочной конструкции, полимерному защитному покрытию и работе в диапазоне от постоянного тока до 6 ГГц, температурно-компенсирующие аттенюаторы серии TVA идеально подходят для радиочастотных и микроволновых схем, поддерживая линеаризацию усилителей, стабилизацию усиления, регулировку уровня и обработку сигналов, чувствительных к температуре. Эти аттенюаторы доступны как в варианте с отрицательным, так и с положительным температурным коэффициентом, с коэффициентами затухания от 1 до 10 дБ с шагом 1 дБ. Они предлагаются с возможностью пайки золотыми выводами для крепления золотой проволокой или золотой лентой, а также с покрытием методом пайки для поверхностного монтажа. Коэффициент затухания определяется резисторной сетью на основе свойств терморезистора, значений сопротивления, полученных лазерной обработкой, и тепловых характеристик подложки. Эти устройства могут полностью заменить импортные изделия той же серии и типа.
