В мире электронных схем конденсаторы являются незаменимыми фундаментальными компонентами. Среди множества типов - включая керамические, электролитические, пленочные, бумажные, слюдяные, суперконденсаторы и стеклянные глазурованные конденсаторы - Многослойные керамические конденсаторы (MLCC) и Пленочные конденсаторы выделяются своими уникальными характеристиками и широким применением в различных областях. Понимание ключевых различий между MLCC и пленочными конденсаторами имеет решающее значение для инженеров, чтобы сделать оптимальный выбор конструкции.

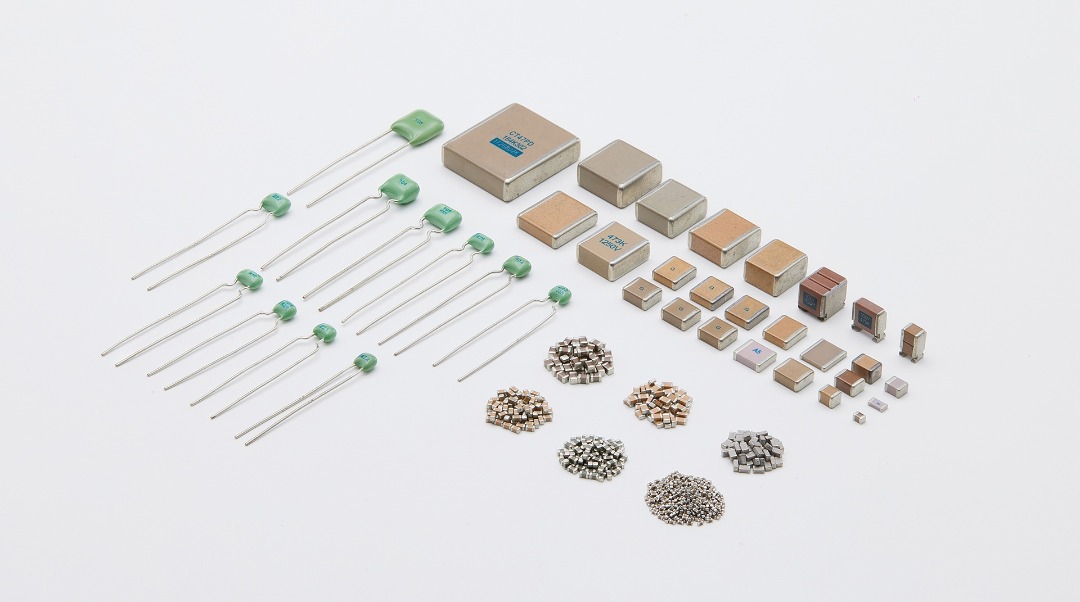

Наиболее очевидным отличием является их внешний вид. Но чем MLCC и пленочные конденсаторы отличаются с точки зрения выбора конструкции? В этой статье они сравниваются по размерам, материалам, производительности и сферам применения, чтобы подчеркнуть их различия и будущие тенденции.
1. Состав материала
MLCC: используют керамические материалы, такие как титанат бария (BaTiO₃) в качестве диэлектрика. Эта керамика обеспечивает высокие диэлектрические постоянные, что позволяет получать относительно большие значения емкости в пределах малых физических объемов.
Пленочные конденсаторы: используют пластиковые пленки, такие как двуосно-ориентированный полипропилен (BOPP) или полиимид (PI) в качестве диэлектрика. Электроды формируются на поверхности пленки с помощью процесса металлизации (напыления металла из паровой фазы).
2. Размер и форм-фактор

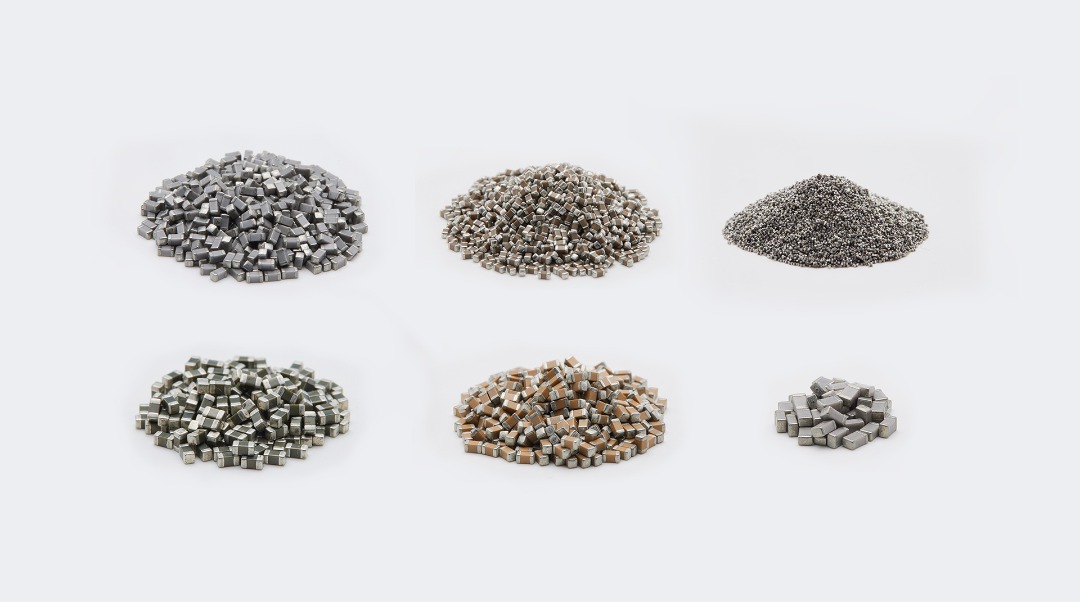

MLCC: Имеют значительное преимущество в миниатюризации. Обычные размеры корпусов варьируются от крошечных 01005 (0,25 мм x 0,125 мм) до 2220 и больше. Это делает их идеальными для высокоплотных печатных плат в компактных устройствах, таких как смартфоны и планшеты.
Пленочные конденсаторы: Из-за особенностей процесса производства и структуры они, как правило, больше. Достижение микроразмеров MLCC является сложной задачей. Однако их размер менее критичен в приложениях, где производительность перевешивает потребности в миниатюризации, например, в оборудовании силовой электроники.
3. Области применения
MLCC: Превосходны в приложениях, требующих хороших высокочастотных характеристик. Они обычно встречаются в радиочастотных схемах, высокоскоростных цифровых схемах, обработке сигналов и фильтрах питания бытовой электроники, такой как телефоны и компьютеры.
Пленочные конденсаторы: Блистают в сценариях высокого напряжения и высокой мощности благодаря своим высоким номинальным напряжениям, низкому коэффициенту рассеяния (потерям) и способности к самовосстановлению. Типичные области применения включают инверторы для транспортных средств на новых источниках энергии (NEV), системы компенсации реактивной мощности в электросетях и кроссоверные сети в высококачественном аудиооборудовании.
4. Производительность: преимущества и недостатки
MLCC:

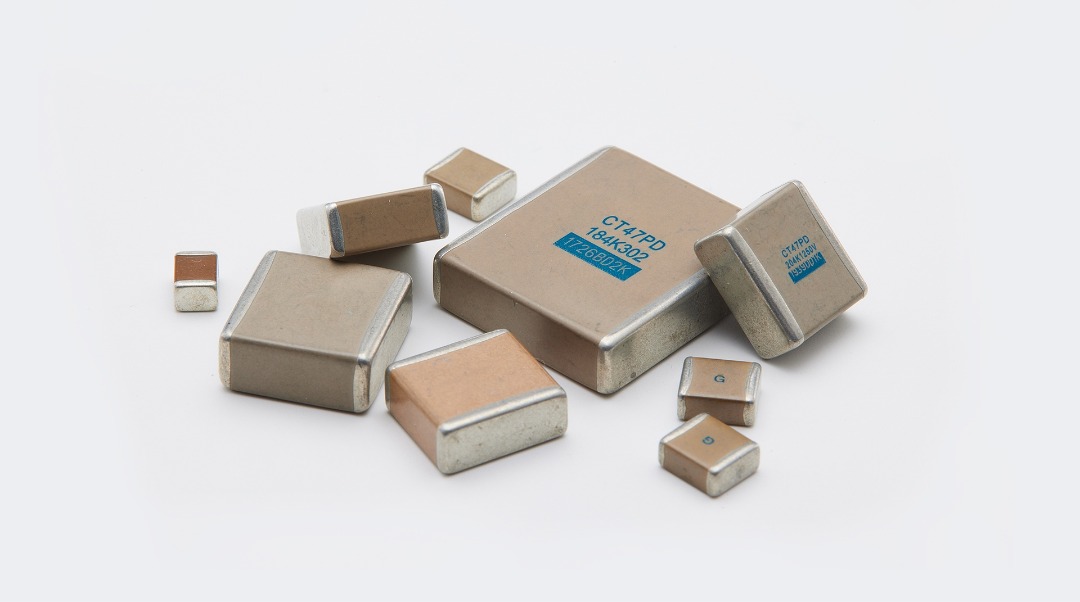

Преимущества: Очень малый размер, низкая стоимость, пригодность для массового производства, хорошая температурная стабильность (для определенных типов, таких как X7R, C0G/NP0), например, многослойный керамический чип-конденсатор SMD серии Torch CC41.
Недостатки: Большие значения емкости требуют значительно больших физических размеров. Склонны к тепловому отказу при высоких пульсирующих токах. Подвержены «микротрещинам» (механическим трещинам), влияющим на надежность и срок службы. Пьезоэлектрические эффекты могут вызывать слышимый шум (акустический микрофонный эффект).
Пленочные конденсаторы:
Преимущества: Высокая точность, превосходная долговременная стабильность, очень низкие потери (высокая добротность), способность выдерживать высокие напряжения, внутренняя способность к самовосстановлению.
Недостатки: Более сложный процесс производства, что приводит к более высокой стоимости. Трудно достичь очень маленьких размеров.
Общая позиция:
Несмотря на свои различия, как MLCC, так и пленочные конденсаторы разделяют основную функцию конденсаторов: «блокировать постоянный ток при прохождении переменного тока». Они хранят и высвобождают электрическую энергию, обеспечивая выполнение критически важных функций схемы, таких как фильтрация, связь, развязка и резонанс.
Как выбрать? Ключевые моменты для дизайнеров
Частота: Для высокочастотных цепей отдайте приоритет MLCC. Для более низких частот рассмотрите пленочные конденсаторы.
Точность и стабильность: там, где важны высокая точность и долговременная стабильность, пленочные конденсаторы превосходят все. Если чувствительность к стоимости перевешивает необходимость в чрезвычайной точности, MLCC предлагают лучшую ценность.
Напряжение: В условиях высокого напряжения высокое номинальное напряжение пленочных конденсаторов является важным преимуществом.
Ограничения по пространству: в условиях ограниченного пространства и миниатюрных конструкций малый размер MLCC имеет первостепенное значение.
Стоимость: MLCC, как правило, имеют значительное преимущество в стоимости, особенно при крупносерийном производстве.
Заключение
MLCC и пленочные конденсаторы демонстрируют существенные различия в материале, размере, производительности и основных областях применения, каждая из которых имеет свои преимущества и ограничения. Во время проектирования схемы инженеры должны тщательно оценить конкретные требования, включая диапазон частот, уровни напряжения, требования к точности, целевые показатели стоимости и ограничения физического пространства, чтобы взвесить компромиссы между этими двумя технологиями конденсаторов. Оптимальный выбор гарантирует максимальную производительность схемы, способствуя непрерывному развитию электронных устройств в направлении более высокой производительности, большей миниатюризации и более низкой стоимости.
